Sistem Fotovoltaic Victron 5 kVA cu Baterie 48 kWh Pylontech

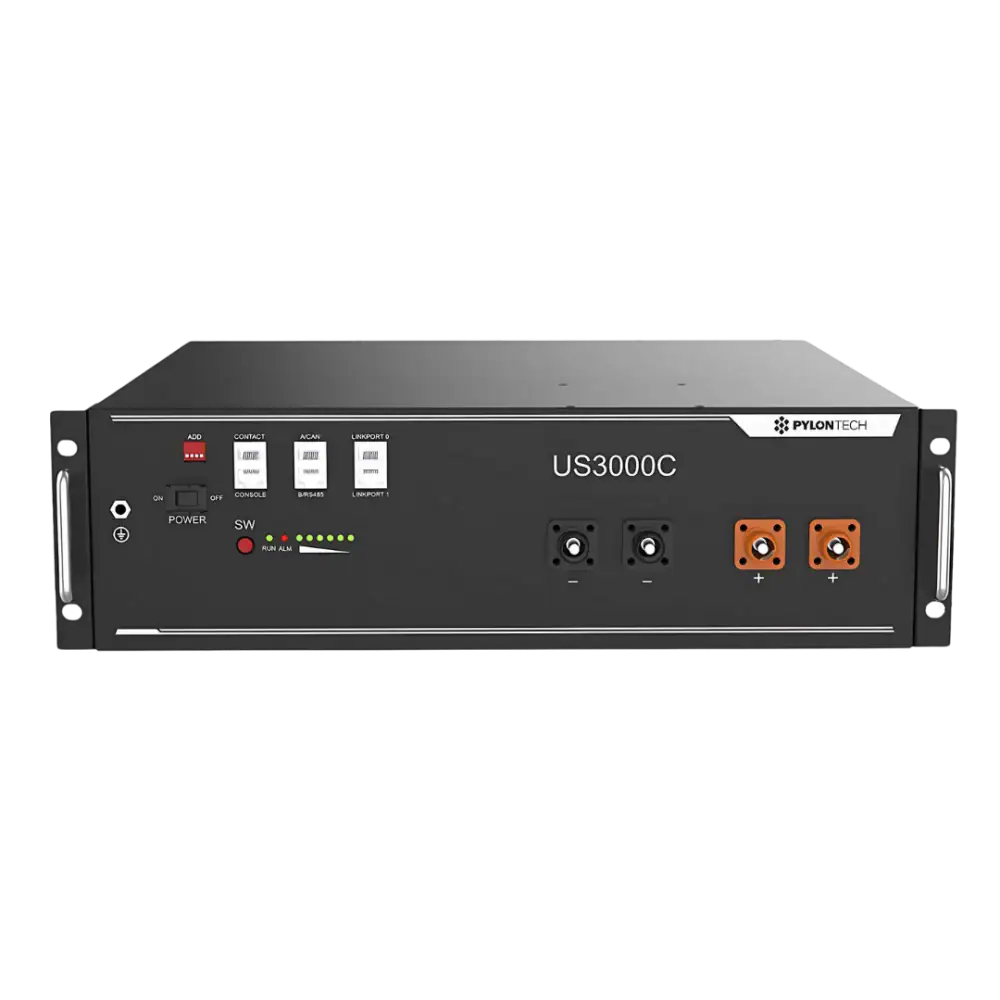

Acumulator Litiu-Ion Pylontech LiFePO4 (Seria US)

Bateriile Pylontech din seria US (US2000C, US3000C, US5000) reprezintă sisteme avansate de stocare a energiei bazate pe tehnologia Litiu Fier Fosfat (LiFePO4). Acestea sunt proiectate în format rack 19″, oferind o densitate energetică ridicată și o integrare nativă cu invertoarele/încărcătoarele Victron Energy prin protocolul de comunicație CAN-bus.

Parametri tehnici și construcție

Chimie: LiFePO4 (Litiu Fier Fosfat) – siguranță termică ridicată și stabilitate chimică.

Tensiune Nominală: 48V DC.

Durată de Viață: Peste 6000 de cicluri la un grad de descărcare (DoD) de 95%.

BMS Integrat: Monitorizare individuală la nivel de celulă pentru tensiune, curent și temperatură; echilibrare activă (balancing).

Scalabilitate: Design modular ce permite conectarea în paralel a până la 16 unități fără echipament suplimentar (hub-uri).

Compatibilitate cu Victron Energy

Comunicație BMS-Can: Bateria transmite parametri critici (CVL, CCL, DCL) către dispozitivul Victron GX (Cerbo GX, Venus GX), optimizând automat curentul de încărcare/descărcare.

Integrare DVCC: Permite controlul dinamic al tensiunii și curentului, asigurând o încărcare precisă și prelungirea duratei de viață a celulelor.

Monitorizare VRM: Acces complet prin portalul Victron Remote Management pentru vizualizarea stării de încărcare (SoC), tensiunilor și istoricului de utilizare.

Avantaje funcționale

Curent de Descărcare: Suportă rate de descărcare ridicate, esențiale pentru gestionarea sarcinilor mari de pornire prin funcția PowerAssist a invertoarelor Victron.

Protecții Hardware: Protecție internă la supracurent, supratensiune, sub-tensiune și temperaturi extreme.

Montaj: Format compact de 2U/3U (în funcție de model), ideal pentru dulapuri rack standard, minimizând amprenta la sol.

Invertor Încărcător Victron Energy MultiPlus-II (48V)

MultiPlus-II este un echipament hibrid de înaltă performanță care integrează un invertor DC-AC cu undă sinusoidală pură, un încărcător de baterii cu tehnologie adaptivă și un comutator de transfer (ATS) de mare viteză. Arhitectura sa hardware este optimizată pentru sisteme de stocare a energiei (ESS) și configurații hibride.

Specificații și topologie hardware

Topologie: Transformator toroidal de joasă frecvență, care permite gestionarea unor curenți de pornire ridicați (peak power) și asigură izolare galvanică.

Undă de ieșire: Sinusoidală pură, THD < 2%, potrivită pentru sarcini inductive și electronice sensibile.

Timp de transfer (UPS): < 20 ms (comutare rapidă de la rețea la invertor fără resetarea echipamentelor).

Eficiență: Până la 95%, cu un consum propriu minimizat în regim de așteptare (mod Search).

Funcții avansate de gestiune

PowerControl: Limitarea curentului de intrare de la rețea sau generator pentru a preveni declanșarea protecțiilor sursei AC.

PowerAssist: Invertorul lucrează în paralel cu sursa AC, injectând putere din baterii pentru a acoperi vârfurile de consum ce depășesc capacitatea rețelei/generatorului.

Monitorizare Tensiune (Sense): Intrare dedicată pentru compensarea căderii de tensiune pe cablurile bateriei, asigurând o încărcare precisă.

Interfețe și comunicare

Port VE.Bus: Pentru configurarea sistemelor în paralel (până la 6 unități pe fază) sau trifazate.

Contact Liber de Potențial: Releu programabil pentru pornirea automată a generatoarelor sau semnalizarea alarmelor.

Porturi de Comunicare: Interfațare cu sisteme BMS (prin dispozitive GX) pentru controlul bateriilor LiFePO4.

Protecții integrate

Scurtcircuit la ieșire.

Suprasarcină și supraîncălzire.

Tensiune baterie prea ridicată / scăzută.

Riplu de tensiune DC ridicat.
